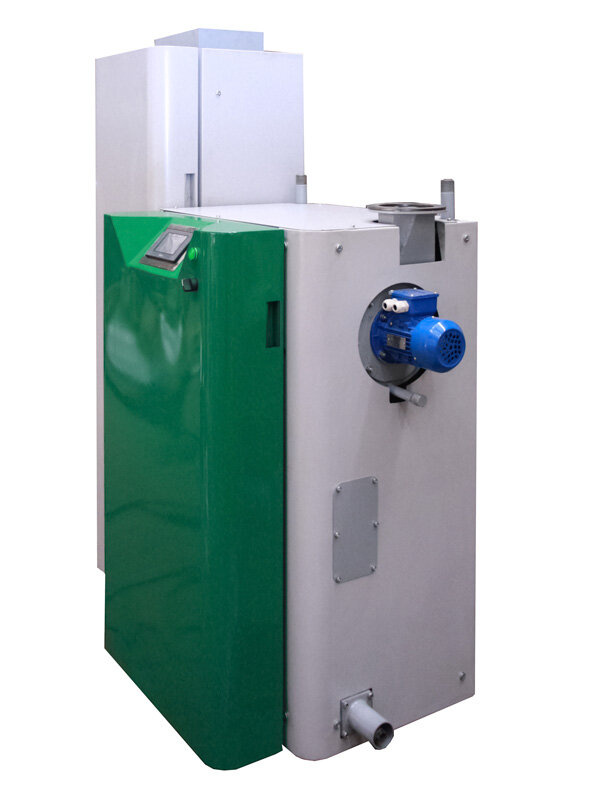

Светлобор АВТО (16-25 кВт)- котел пеллетный автоматический

Пеллетные котлы Светлобор АВТО 16–25: автоматическое отопление для домов до 250 м²

Назначение и основные характеристики
Автоматические пеллетные котлы серии Светлобор АВТО мощностью от 16 до 25 кВт предназначены для обогрева жилых помещений площадью до 250 м². Оборудование создано для владельцев, ценящих комфорт и не желающих тратить время на постоянное обслуживание отопительной системы. Вертикальная топка с реверсивным движением пламени обеспечивает экономичный расход топлива и высокую надежность.

Автономность работы
Встроенный топливный бункер позволяет котлу функционировать на полной мощности в течение 10 часов без дозагрузки. При подключении внешнего автоматизированного склада пеллет период непрерывной работы увеличивается до одного месяца и более.

Конструктивная концепция
Котлы данной серии относятся к типу оборудования с вертикальной центральной топкой и радиальным размещением дымогарных труб. Компактная компоновка аналогична решениям, применяемым австрийскими и немецкими производителями.

Цилиндрическая камера сгорания находится внутри теплообменника, но отделена от него нисходящим газовым потоком. Благодаря этому теплопотери происходят только за счет излучения — реализован принцип адиабатной камеры сгорания.

Базовое оснащение
В стандартную комплектацию входят:

• система пневматической подачи пеллет со встроенным бункером емкостью 50 кг;

• механизм очистки дымогарных труб;

• устройство очистки колосниковой решетки;

• система удаления золы;

• электророзжиг;

• промышленный контроллер с ПИД-регулированием и сенсорным экраном;

• управление тепловыми контурами;

• погодозависимая автоматика.

Регулировка работы шнека, вентилятора и дымососа осуществляется частотными преобразователями. Предусмотрена опция дистанционного управления через SMS-команды.

Топливо
Котлы работают на пеллетах класса А1, А2, В диаметром 6–8 мм любого качества. Подача топлива полностью автоматическая, ручная загрузка не предусмотрена.

Преимущества серии

• Высокая эффективность: равномерный прогрев помещений при экономичном расходе гранул.

• Полная автоматизация: промышленный контроллер с сенсорным экраном управляет всеми процессами.

• Экологичность: использование древесных пеллет — возобновляемого топлива с низким воздействием на окружающую среду.

• Надежность: качественные материалы и защита от обратной тяги в питателе.

• Простота обслуживания: минимальный уход и удобная система очистки.

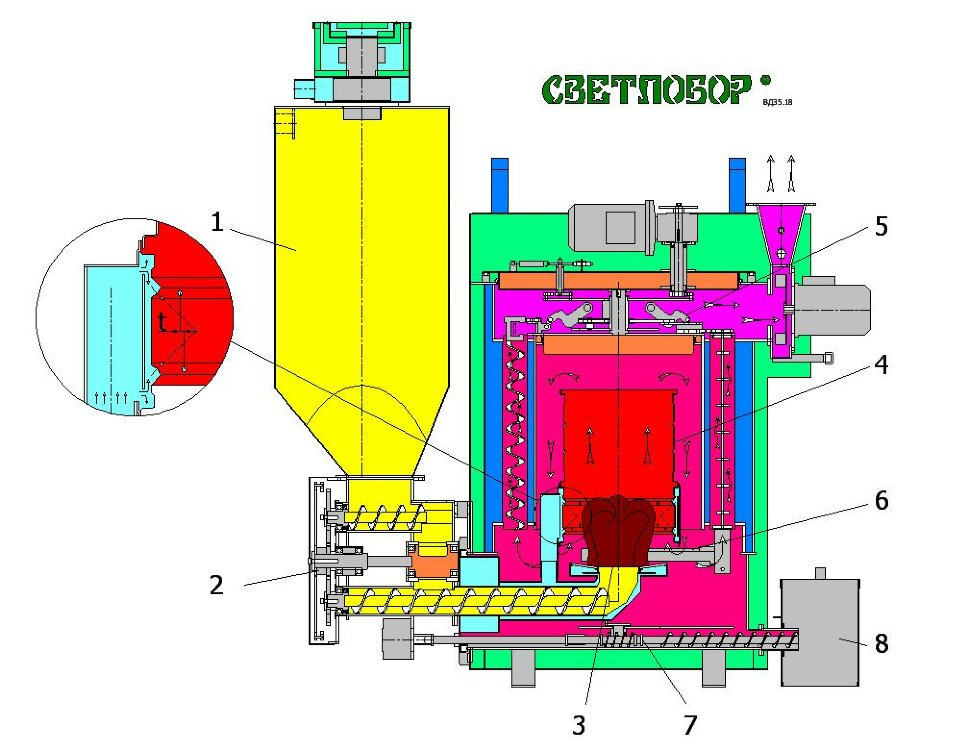

Детальное описание конструкции

Система подачи топлива
Встроенный бункер на 50 кг обеспечивает 10-часовую работу на полной мощности. Для подключения внешнего склада предусмотрена система пневмоподачи с вакуумным насосом, размещенным в шумозащитном контейнере (снижение уровня шума в 4 раза).

Питатель (механический кочегар) включает:

• привод с шестерней внутреннего зацепления и распределительной передачей (общее передаточное отношение превышает 12);

• шнек-рыхлитель для предотвращения образования сводов в бункере;

• противопожарный шлюз из бронзы, установленный в подшипниках;

• подающий шнек переменного шага с буферной зоной для реверса.

Расширяющаяся труба шнека и конструктивные особенности обеспечивают стабильную работу даже на некондиционных пеллетах с повышенным содержанием пыли, влаги и посторонних включений.

Горелка и камера сгорания
Конструкция горелки обеспечивает максимальный нагрев первичного воздуха, что повышает эффективность горения и снижает температуру пеллет в подающем шнеке (важный фактор пожарной безопасности).

Колосниковая решетка собирается из отдельных замкнутых элементов, расположенных под углом 5° к горизонтали, формируя чашу для сжигания топлива. Первичный воздух, проходя через колосники, дополнительно подогревается.

Камера сгорания по периметру экранирована дожигателем — устройством подвода и нагрева вторичного воздуха. Дожигатель имеет тройные стенки и оригинальное расположение сопел, закручивающих поток и создающих «огневой затвор». Это исключает образование длинного факела. Температура в камере сгорания варьируется от 800°С (частичная мощность) до 1100°С (полная мощность). Приподнятое положение дожигателя позволяет части газов возвращаться и подогревать корень факела.

Системы очистки

Очистка дымогарных труб:
В процессе работы на внутренних поверхностях труб оседают сажа и зольные частицы, снижающие теплопередачу и КПД. Автоматическое устройство выполняет очистку каждый час, поддерживая максимальную эффективность. Механизм состоит из зачистных спиралей в каждой трубе и системы их подъема с встряхиванием.

Очистка колосников:
При сгорании пеллет образуются зола (до 1%) и шлаки — посторонние примеси с низкой температурой плавления. Шлаки прилипают к решетке, нарушая движение топлива. Для решения этой проблемы предусмотрено автоматическое устройство очистки, срабатывающее каждые 30 минут. Рычаг-«дворник», закрепленный на щетке дымогарной трубы, при повороте полностью очищает поверхность колосников.

Золоудаление
Механизм удаления золы включает поворотную кочергу с приводом от шнека (переменный шаг, шарнирное соединение). Зола собирается в специальный контейнер.

Теплообменник
Водяная рубашка изготовлена из специальной стали толщиной 6 мм, что обусловливает значительную массу котла. Рабочее давление — до 3 атмосфер, каждое изделие проходит испытания при 4,5 атмосферы. Гарантия на стенки от прогорания — 10 лет.

Система управления
Промышленный контроллер с ПИД-регулированием и сенсорным экраном управляет:

• подачей топлива;

• работой вентилятора и дымососа (частотные преобразователи, диапазон 10–100%, дискретность 1%);

• контролирует нагрузку двигателей и их исправность.

Внешний автоматический склад пеллет
Для достижения полной автономии котел может подключаться к внешнему складу через систему вакуумной пневмоподачи. Комплект включает:

• внешнее хранилище;

• заборные устройства («грибки»);

• автоматический переключатель;

• вакуумные шланги.

Данное решение полностью исключает ручную загрузку топлива на протяжении всего отопительного сезона.

Технические характеристики серии 16–25 кВт

• Мощность: 16–25 кВт

• Отапливаемая площадь: до 250 м²

• Топливо: пеллеты (6–8 мм), классы А1, А2, В

• Встроенный бункер: 50 кг (автономность 10 часов)

• Внешний склад: опционально (автономность до 1 месяца)

• КПД: максимальный благодаря регулярной самоочистке

• Управление: сенсорная панель, ПИД-регулирование, частотные преобразователи

• Опции: SMS-управление, внешний склад

• Гарантия на теплообменник: 10 лет
